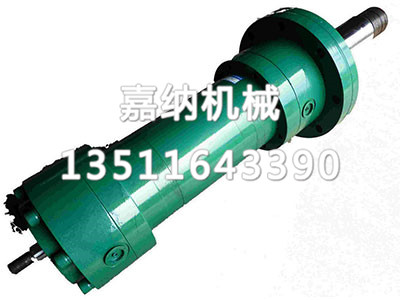

多級液壓油缸又稱伸縮缸,由兩級或多級活塞缸套裝而成,具有占用空間小、行程長的特點。

是改進前(無F部分)某生產線上料車運用的雙級液壓缸起升卷料組織。起升時一、二級活塞同步外伸,當一級活塞頂?shù)角岸松w時停止,二級活塞持續外伸?？s短時動作相反,二級活塞先縮回,然后一、二級活塞再同步縮回。液壓系統由電磁閥、雙向液控單向閥又稱液壓鎖、單向節流閥、二級油缸組成。

運用一年后,一級油缸不能完全縮回,油缸下降至一半行程時出現卡死現象。此時如果起升,二級活塞先上升,行程終點時再帶動卡住的一級缸上升。在一級缸脫離卡住方位的瞬間,二級缸快速下降,一級缸快速上升。

拆檢油缸,缸筒、活塞及活塞桿外表潤滑。丈量后發現,原外徑140mm的缸筒產生塑性變形,局部直徑擴展至141mm。正是缸筒變形導致一級缸與導向套卡死,不能正?？s回。

油缸設計工校核缸筒產生塑性變形的小壓力(核算進程略),核算結果表明,當壓力超越35MPa時,直徑140mm缸筒會產生塑性變形。若活塞及杠桿自重忽略不計,分析油缸空載上升時內部壓力狀態后,發現啟動換向閥瞬間,B口進油時,A口還未出油,即雙向液壓鎖處于未開啟狀。

多級液壓油缸的作業原理：

多級液壓油缸是利用液體來傳遞壓力的設備。液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。

液壓機的液壓傳動系統由動力組織、控制組織、執行組織、輔助組織和作業介質組成。

動力組織 一般選用油泵作為動力組織，一般為容積式油泵。為了滿意執行組織運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓油壓小于32.0MP)用柱塞泵。
